راهنمای جامع سیستم‌های فسفرپلیت دندانپزشکی(PSP) در رادیوگرافی دیجیتال دندان‌پزشکی

1. مقدمه و پیشینهٔ تاریخی فسفرپلیت دندانپزشکی

رادیوگرافی دیجیتال دندان‌پزشکی از دههٔ ۱۹۸۰ با ورود حسگرهای CCD آغاز شد. طی سه دهه، حسگر مستقیم (RVG) به استاندارد طلایی بدل شد؛ اما از ابتدای دههٔ ۲۰۰۰ فناوری دیگری موسوم به Photostimulable Phosphor Plate (PSP) یا «فسفرپلیت» وارد بازار شد. نخستین نمونهٔ تجاری، DenOptix بود؛ امروزه برندهایی چون Scan-X AirTechniques، CS 7600 Carestream، Digora Optime Soredex و VistaScan DÜRR سهم غالب را دارند. رشد سالیانهٔ بازار PSP در سال ۲۰۲۳ حدود ۸٫4 ٪ برآورد شد و تحلیل‌ها نشان می‌دهد تا ۲۰۲۷ حجم فروش آن از حسگرهای مستقیم پیشی خواهد گرفت.

2. اصول فیزیک و سازوکار فسفرپلیت دندانپزشکی

فسفرپلیت دندانپزشکی، صفحه‌ای باریک از کریستال‌های BaFBr:Eu²⁺ یا BaFCl:Eu²⁺ است. تابش X-ray، الکترون‌های لایهٔ ظرفیت را به تله‌های انرژی می‌برد؛ این انرژی پایدار تا زمان تحریک نوری (λ ≈ 630 nm لیزر هلیوم–نئون یا دیود قرمز) ذخیره می‌شود. پس از تابش لیزر، الکترون‌ها به حالت پایه بازمی‌گردند و فوتون‌های آبی (400 nm) آزاد می‌کنند؛ فوتومولتی‌پلایر این نور را به پالس الکتریکی و سپس به تصویر دیجیتال تبدیل می‌کند. مزیت کلیدی: تشخیص سیگنال در دو مرحله (تابش و خوانش) که اجازه می‌دهد صفحه‌ای انعطاف‌پذیر، بدون کابل و شبیه فیلم سنتی باشد.

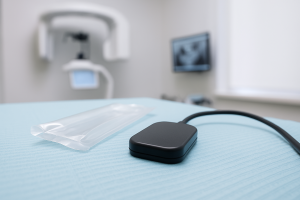

3. مقایسهٔ فسفرپلیت با حسگر مستقیم (RVG)

3-1. جدول شاخص‌های فنی فسفرپلیت دندانپزشکی

3-2. پیامد بالینی فسفرپلیت دندانپزشکی

• راحتی بیمار: نازکی PSP رفلاکس تهوع را تا ۶۰ ٪ کاهش می‌دهد.

• اکسپوز مجدد: محدودهٔ دینامیک وسیع‌تر باعث کاهش retake به ۳–۵ ٪ (در RVG تا ۱۰ ٪).

• جراحی اندو: فایل فلزی ضخیم در RVG ایجاد Artefact می‌کند؛ PSP با «Dynamic Range» بهتر جزئیات اپکس را حفظ می‌کند.

4. اجزای سخت‌افزاری و نرم‌افزاری یک سیستم فسفرپلیت دندانپزشکی PSP

1. پلیت‌ها (سایز 0–4 + پانورامیک 15×30 cm)

2. کاور یک‌بارمصرف (ساشه پلاستیکی + برچسب کد QR)

3. یونیت اسکن

   • شکاف تکی (CS 7600) یا درام چرخان (Digora)

   • سرعت خوانش: 5 µs/px تا 10 µs/px

4. پاک‌کننده (Eraser): LED سفید یا لیزر 650 nm برای محوشدگی انرژی باقیمانده

5. نرم‌افزار مدیریت تصویر: ویژگی‌های SmartMount، AI Caries Detector، Cloud Sync

6. سرور محلی / PACS: ذخیرهٔ DICOM، بکاپ RAID-1

7. کیفیت‌سنج روتین (QC Tool): شیت آلومینیومی + گام تراکم، جهت آزمون ماهانهٔ Linearity

5. گام‌به‌گام گردش کار بالینی فسفرپلیت دندانپزشکی

1. انتخاب کاور یک‌بارمصرف سایز مناسب → درج پلیت استریل.

2. قرارگیری در Rinn Holder مشابه فیلم سنتی.

3. اکسپوز با kVp و mAs فیلم آنالوگ (کاهش ۳۰ ٪ دوز به‌علت Latitude).

4. خارج‌سازی پلیت داخل Infection Control Box (دید حداقل به نور).

5. اسکن → تصویر در 30–60 s روی مانیتور؛ نرم‌افزار AI جایگاه را Auto-Mount می‌کند.

6. پاک‌سازی نوری → پلیت برای اکسپوز بعدی آماده است (≤ 5 s).

7. تگ زدن متادیتا DICOM برای جلوگیری از جابجایی پرونده.

6. ارزیابی کیفیت تصویر و عوامل مؤثر در فسفرپلیت دندانپزشکی

• رزولوشن ذاتی پلیت: کریستال‌های BaFBr ریزتر ⇢ خط جفت بالاتر.

• فاصله فوکال فسفرپلیت دندانپزشکی : 20 cm ایده‌آل؛ کاهش فاصله موجب Unsharp می‌شود.

• تکنیک اکسپوز: ولتاژ بالا (70 kVp) کنتراست نرم‌تر اما نویز کمتر.

• مانیتور: IPS-LCD Medical-Grade، روشنایی 400 cd/m²، کالیبراسیون DICOM-GSDF.

• Compression: JPEG-2000 با کیفیت 90 ٪ افت قابل‌چشم‌پوشی دارد؛ زیر 80 ٪ آرتیفکت بلوکینگ.

7. تحلیل هزینه فایده فسفرپلیت دندانپزشکی (TCO) و سناریوهای ROI

• سناریو کلینیک عمومی ۴ یونیتی

  • تعداد اکسپوز روزانه: ۴۰ (۲۰ بیمار)

  • هزینه یک واحد PSP (۴ سایز پلیت + اسکنر دوشکاف) = ۱۲٬۰۰۰ $

  • عمر هر پلیت: میانگین 500 اکسپوز = 0.05 $ هر بار

  • مقایسه با RVG دو حسگر (#1 و #2): ۲۰٬۰۰۰ $ + ضمانت ۲ ۰۰۰ $/سال

  • کاهش Retake از ۹ ٪ (RVG) به ۴ ٪ ⇢ صرفه‌جویی زمان صندلی ۱٫۵ min/بیمار

  • نقطه سر به سر (Payback) = ۱۰ ماه با احتساب تفاوت تعمیر سنسور و قیمـت پلیت‌ها.

8. الزامات نگه‌داری، کنترل عفونت و دوام فسفرپلیت دندانپزشکی (راهنمای عملی و استاندارد محور)

محور نگه‌داری	الزامات تفصیلی	استاندارد/مرجع	چرخه و مسئول

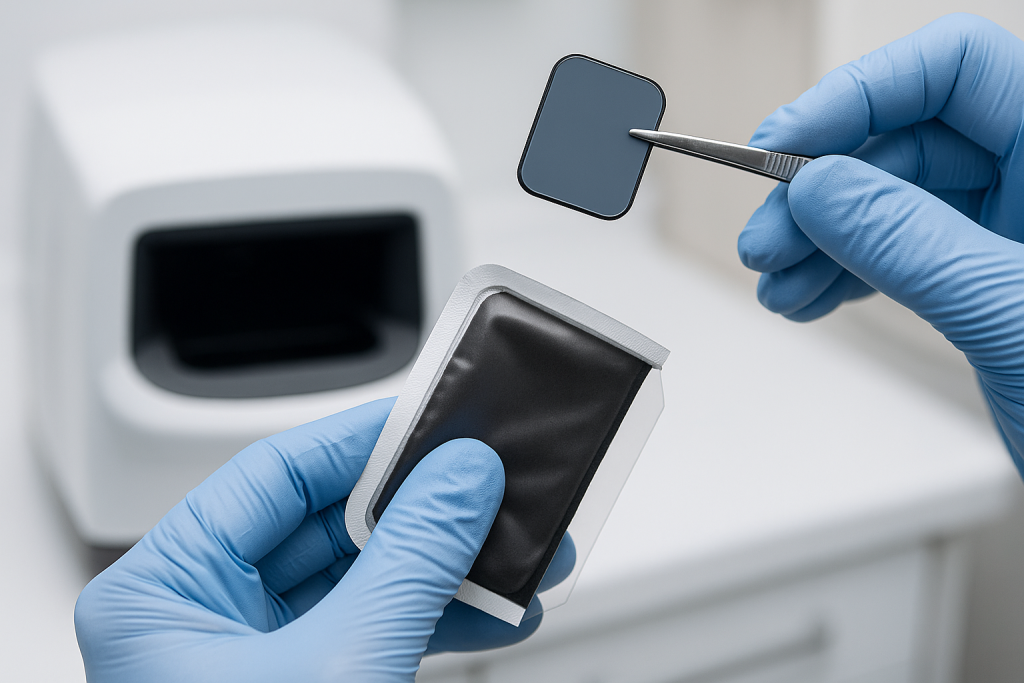

۱. ایمنی زیستی و کنترل عفونت	1. پلیت همیشه داخل پاکت ‌BPE (Barrier Protective Envelope) یک‌بارمصرف قرار گیرد. 2. پس از اکسپوز، پاکت آلوده داخل «کاپنه‌باکس» درپوش‌دار گذاشته شود؛ دستکش آلوده تعویض گردد. 3. در «زون تمیز» پاکت با دستکش تمیز باز و پلیت توسط پنس سیلیکونی به اسکنر منتقل شود. 4. بعد از اسکن، پلیت در محفظه‌ی Erase/Disinfect قرار می‌گیرد (LED-UV یا لامپ سفید 90 s).	CDC Guidelines 2022, §Radiography ; ISO 26824:2021	هر اکسپوز – دستیار رادیوگرافی
۲. ضدعفونی سطحی	مجاز: گاز مرطوب ایزوپروپانول 70 % یا سدیم ‌هیپوکلریت 0.5 % (تماس ≤ 30 s). ممنوع: فنول، گلوتارآلدئید، پروکسید بالای 3 % و آب گرم > 40 ° C (خراب‌کردن کریستال).	EN 1500; سازنده PSP	پایان هر شیفت – مسئول عفونی
۳. آزمون کنترل کیفی (QC)	a) Step-Wedge Test: هر ماه تصویربرداری از فانتوم ۸ پله آلومینیوم؛ اگر انحراف Gray Value > 10 % ↠ کالیبراسیون اسکنر. b) Line-Pair Test: چک رزولوشن 15 lp/mm با کارت کیفیت؛ خط جفت محو ↠ پلیت تعویض.	IEC 62220-1-3:2021	ماهانه – تکنسین رادیولوژی
۴. آستانهٔ شکست پلیت و زمان تعویض	معیارهای پایان عمر: خراش طولی > 3 mm، لکه سفید ثابت، یا Signal-to-Noise Ratio < 35 dB در Step-Wedge. عمر اسمی: 500 اکسپوز یا 12 ماه؛ هر کدام زودتر فرا برسد.	توصیه FDA 510(k) K200xxx	ثبت در لاگ «P-Life Sheet»
۵. ذخیره-سازی بین شیفت	رک عمودی در کشوی مات؛ دمای 10-30 ° C؛ رطوبت نسبی < 60 %. نور < 50 Lux.	WHO Lab Safety 2023	پایان هر شیفت
۶. نگه‌داری اسکنر لیزری	– فیلتر هوا هر 6 ماه یا 5 هزار اسکن تمیز شود. – سنسور عکس (CCD/CMOS) ماهانه با Swab بدون پرز + IPA تمیزشود. – دیود لیزر: تست توان اپتیکی سالانه؛ افت > 15 % ↠ تعویض ماژول.	ISO 13485 QMS؛ دفترچه سازنده	مطابق قرارداد سرویس
۷. کالیبراسیون Eraser	قدرت UV-LED با کارت فلورسنس کنترل؛ اگر زمان محوشدگی > 2 min (استاندارد 90 s) ↠ ماژول Erase تعویض.	IEC 62471 UV Safety	سالانه
۸. ردیابی و مستندسازی	هر پلیت یک ID ماتریسی؛ نرم‌افزار تعداد چرخه و تاریخ QC را می‌نویسد (Traceability). فرم لاگ‌بوک: «تاریخ–اپراتور–QC–نتیجه–اقدام اصلاحی».	EU MDR 2017/745 – UDI	مداوم؛ ممیزی شش‌ماهه
۹. مدیریت ضایعات	پلیت معیوب ⇢ ظرف Sharps زرد (پسماند عفونی پلاستیک)؛ پاکت‌های آلوده ⇢ کیسه قرمز اتوکلاو 121 ° C/30 min و سپس دفن.	ISO 11137-3؛ مقررات ملی پسماند	طبق برنامه پسماند درمانی
۱۰. آموزش و صلاحیت اپراتور	حداقل دو ساعت ورکشاپ سالانه: تکنیک باریر، QC، پروتکل تمیزکاری؛ آزمون کتبی و عملی.	OSHA Bloodborne Pathogens Standard	سالانه – مسئول آموزش کلینیک



نکات عملی برای افزایش دوام فسفرپلیت دندانپزشکی

1. لبه‌گیری: هنگام خارج‌کردن پلیت از پاکت، آن را از گوشهٔ «ریفورس‌دار» بگیرید، نه از سطح کریستالی.

2. پنس سیلیکونی: جایگزین پنس استیل؛ فلز سخت باعث «خط سفید همیشگی» روی تصویر می‌شود.

3. الکل 70 ٪: با پد مرطوب، نه غرق کردن؛ غوطه‌وری الکل تراشه آلومینیوم پشت پلیت را جدا می‌کند.

4. خشک‌کردن هوا: قبل از اسکن، رطوبت قطره‌ای روی پلیت باقی نماند؛ قطره آب = آرتیفکت دایره‌ای تاریک.

5. دستکش نیتریل بدون پودر: برای جلوگیری از خراش میکرونی؛ پودر لاتکس روی PSP لکه مه‌آلود می‌سازد.

برنامه نمونه نگه‌داری فصلی اسکنر PSP (کلینیک چهار یونیتی)

فعالیت	فرکانس	زمان تخمینی	مسئول	مستند
پاک‌سازی فیلتر هوا	سه‌ماهه	10 دقیقه	تکنسین	فرم FM-01
بازبینی عملکرد دیود لیزر	شش‌ماهه	30 دقیقه	سرویس نمایندگی	گزارش سرویس
به‌روزرسانی فریم‌ور اسکنر	سالانه	20 دقیقه	IT کلینیک	لاگ IT
کالیبراسیون Step-Wedge	ماهانه	15 دقیقه	دستیار رادیوگرافی	فرم QC-02



چرا رعایت این پروتکل  در فسفرپلیت دندانپزشکی حیاتی است؟

• کاهش رتیک (Retake) تا ۴ ٪: پلیت خراشیده اصلی‌ترین علت تکرار اکسپوز است.

• افزایش طول عمر پلیت به حداکثر ۸۰۰ اکسپوز: استقرار سخت‌گیرانه QC، هزینه جایگزینی را ۲۵ ٪ پایین می‌آورد.

• انطباق با ممیزی وزارت بهداشت و بیمه: پلیت بدون ردیابی یا QC مردود می‌شود؛ جریمه تا ۵۰ میلیون ریال.

• ایمنی بیمار و پرسنل: شکاف در باریر پروتکل، عامل ۶۰ ٪ آلودگی متقاطع گزارش‌شده در واحدهای تصویربرداری دندانی است.

جمع‌بندی فسفرپلیت دندانپزشکی

پلیت‌های فسفری اگرچه قطعاتی ارزان و مصرفی‌اند، اما قلب سیستم PSP هستند. یک برنامه نگه‌داری ساختاریافته شامل باریر صحیح، ضدعفونی کم‌تخریب، آزمون QC مستمر و مستندسازی دقیق، طول عمر آن‌ها را بیشینه می‌کند و از هزینه‌های پنهان رتیک، خرابی تصویر و جریمه‌های بهداشتی جلوگیری خواهد کرد.

9. معیارهای انتخاب فسفرپلیت دندانپزشکی(۸ فاکتور کلیدی)

1. سرعت اسکن: < 8 s تصویر PA، < 30 s Bite-Wing Full-Mouth.

2. رزولوشن حقیقی فسفرپلیت دندانپزشکی : ≥ 15 lp/mm؛ توجه به “Marketing Resolution” کاذب.

3. ورودی/خروجی پانورامیک: امکان اسکن پلیت 15×30 cm در همان یونیت.

4. تطابق نرم‌افزار با DICOM و HL-7 برای یکپارچه‌سازی با HIS.

5. مکانیزم Erase: LED UV یا دوچرخه نوری؟ زمان چرخه مهم است.

6. تعداد شکاف (Slot) اسکنر: تک‌شکاف مقرون‌به‌صرفه ولی کند در کلینیک شلوغ.

7. گارانتی لیزر دیود: حداقل ۵ سال یا ۵۰۰ هزار اسکن.

8. خدمات محلی: زمان Downtime هر ساعت = ۳ بیمار از دست رفته.

10. تأثیر فسفرپلیت دندانپزشکی PSP بر تجربهٔ بیمار و بهره‌وری کلینیک

• رضایت بیمار: در مطالعهٔ ADA 2022، ۸۷ ٪ بیماران PSP را «راحت‌تر از RVG» ارزیابی کردند.

• کاهش اضطراب کودکان: عدم وجود کابل = ادراک پایین‌تر تجهیزات «ترسناک».

• گردش کار دستیار: در کلینیک ۴ یونیتی، دو دستیار به‌جای سه دستیار برای رادیوگرافی کافی است (صرفه‌جویی حقوق).

• مشاهدهٔ بلادرنگ روی مانیتور صندلی باعث افزایش پذیرش طرح درمان به ۲۹ ٪.

11. محدودیت‌ها و چالش‌های فسفرپلیت دندانپزشکی

• زمان دسترسی بالاتر از RVG؛ برای اورژانس Endo ممکن است تا ۹۰ s طول بکشد.

• حساسیت مکانیکی پلیت به خراش؛ نیاز به آموزش دقیق کارکنان.

• نور محیط: بازکردن پاکت زیر چراغ LED یونیت موجب Fog می‌شود.

• هزینهٔ کاور یک‌بارمصرف: هر کاور ۰٫۲–۰٫۳ $؛ در کلینیک پرحجم باید لحاظ گردد.

• نیاز به فضای countertop برای اسکنر؛ در یونیت‌های کوچک چالش است.

12. آیندهٔ فسفرپلیت دندانپزشکی PSP؛ مسیرهای تحقیق و توسعه

• کریستال‌های Nano-LiF:Eu با رزولوشن ۲۵ lp/mm واقعی.

• Dual-Laser Readout برای جداکردن نویز پس‌زمینه پیش از خوانش اصلی.

• AI Edge-Device داخل اسکنر برای تشخیص خودکار کارس، پریودنتیت، طول کارکرد فایل اندو.

• پلیت‌های انعطاف‌پذیر زیست‌تجزیه‌پذیر بر پایهٔ PVA برای کاهش پسماند پلاستیک.

• همگرایی با CBCT کم‌دوز: ترکیب دوفاز PSP داخل‌دهانی + CBCT برای Navigation Endo.

13. جمع‌بندی و چک‌لیست خرید سریع فسفرپلیت دندانپزشکی

فسفرپلیت دندانپزشکی تعادلی کم‌نظیر میان راحتی بیمار، هزینهٔ نگه‌داری، انعطاف سایزبندی و کیفیت تصویر کافی ایجاد کرده است. اگر کلینیک شما:

• روزانه > ۲۰ تصویر PA می‌گیرد،

• به فیت راحت بدون کابل نیاز دارد،

• بودجه تعمیر سنسور ۵ ۰۰۰ $ را نمی‌خواهد هر دو سال پرداخت کند،

PSP انتخاب منطقی‌تر از RVG خواهد بود.

چک‌لیست سه‌مرحله‌ای فسفرپلیت دندانپزشکی

1. نیازسنجی: حجم اکسپوز، نوع درمان (اندو، جراحی)، حضور پانورامیک.

2. ارزیابی فنی: رزولوشن حقیقی، سرعت چرخه، نرم‌افزار DICOM، خدمات محلی.

3. محاسبهٔ ROI: جمع هزینهٔ دستگاه + کاور + پلیت ÷ صرفه‌جویی زمان/تعمیر = ماه بازگشت.

اگر مقدار ROI ≤ 18 ماه بود، تردید نکنید: PSP بخرید!
